神华神东电力陕西富平热电有限公司

2*330MW机组间接空冷散热器冲洗系统技改项目

1、原有设备存在问题

间接空冷散热器清洗系统由：水泵装置、管路、清洗装置、电控设备组成。经实地考察和现场相关专业人员反映，系统存在问题如下：

1、清洗装置控制箱安装在冲洗滑梯上，为就地人工控制方式，当设备运行冲洗时，喷水量很大，人无法接近，操作不便；

2、清洗装置控制箱供电电缆在地上拖拽，电缆易磨损，存在安全隐患；

3、清洗装置控制箱供电电缆在地上拖拽，电缆容易被现场突出的物体拖住造成电缆被拖断；

4、清洗装置控制箱供电电缆在地上拖拽，需要人工拖拽，费时费力。

2、改造方案

针对现场存在的问题，我公司结合现场情况提出以下技术改造方案，具体如下：

问题一：

清洗装置控制箱安装在冲洗滑梯上，为就地人工控制方式，当设备运行冲洗时，喷水量很大，人无法接近，操作不便；

改造方案：

改造清洗装置控制箱为无线遥控器控制方式，作业人员在20米范围内可以控制清洗装置控制箱的启动和停止。本改造方案只是在原有控制箱系统中添加无线遥控器装置，不改变原有控制箱控制电机的运行方式，因此因控制箱控制电机而导致系统出现的故障，不在我们的责任范围内。

问题二：

清洗装置控制箱供电电缆在地上拖拽，电缆易磨损，存在安全隐患；

改造方案：

现场使用的电源电缆为普通的护套电缆，并不是拖拽电缆，因为把现场的电缆更换为拖拽专用电缆。

问题三：

清洗装置控制箱供电电缆在地上拖拽，电缆容易被现场突出的物体拖住造成电缆被拖断；

改造方案：

利用现场冲洗装置下导轨支架安装50*30的U型槽盒，把拖拽电缆在U型槽盒中捋顺，可避免被其他突出的物体拖住而造成电缆被拖断

问题四：

清洗装置控制箱供电电缆在地上拖拽，需要人工拖拽，费时费力

改造方案：

在冲洗滑梯上安装手动卷线盘或自动卷线盘，若安装手动卷线盘，需要人工收放U型槽盒中的拖拽电缆，若安装自动卷线盘，可自动收放U型槽盒中的拖拽电缆，从设备使用稳定性考虑，建议采用手动卷线盘。

3、电源线收放装置

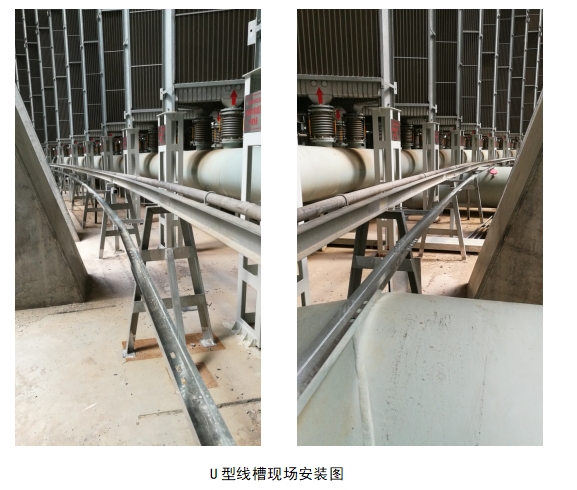

3.1、U型槽盒（镀锌）

利用现场冲洗装置下导轨支架安装50*30的U型槽盒，把拖拽电缆在U型槽盒中捋顺，可避免被其他突出的物体拖住而造成电缆被拖断。

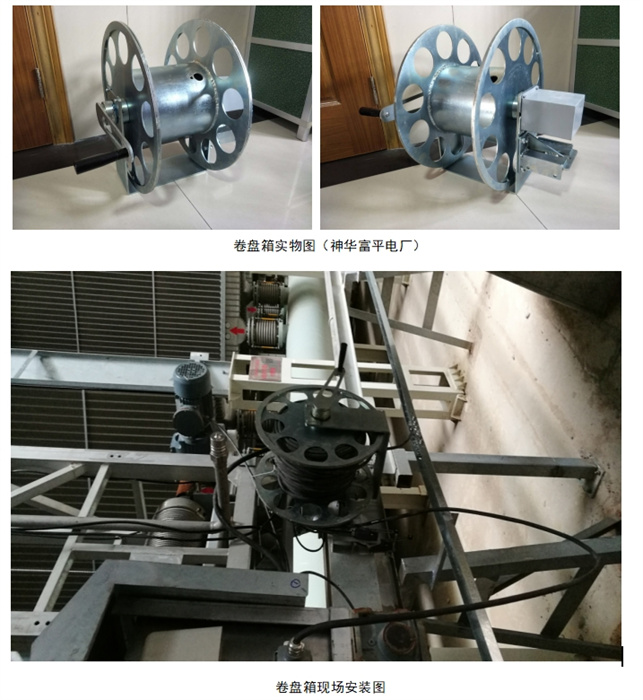

3.2、卷线盘

在冲洗滑梯上安装手动卷线盘或自动卷线盘，若安装手动卷线盘，需要人工收放U型槽盒中的拖拽电缆，若安装自动卷线盘，可自动收放U型槽盒中的拖拽电缆，从设备使用稳定性考虑，建议采用手动卷线盘。

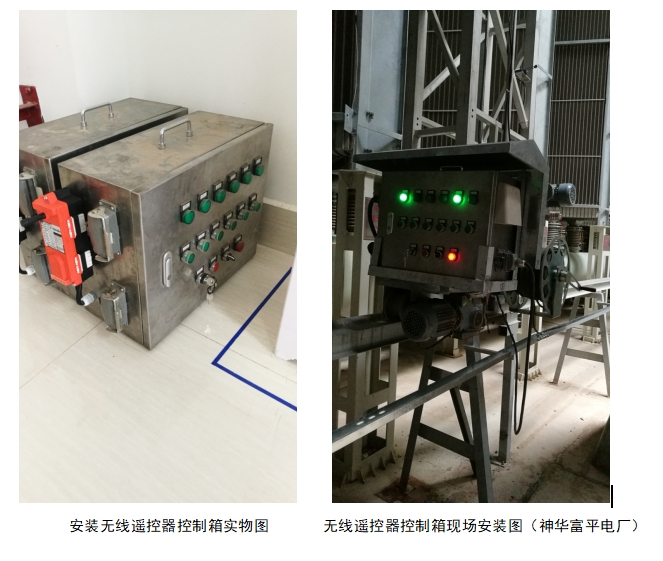

3.3、清洗装置无线控制箱（无线遥控）

改造清洗装置控制箱为无线遥控器控制方式，作业人员在20米范围内可以控制清洗装置控制箱的启动和停止。
