阳泉市南煤龙川发电有限责任公司

2*135MW机组空冷岛加装喷淋装置检修项目

一、甲方业主技术要求

1.1、施工地点

阳泉市南煤龙川发电有限责任公司

1.2、计划施工时间

2018年4月-2018年5月，本次检修控制工期30天。

1.3、检修工作任务

1、选型更换喷淋泵（参数原则能满足单台机4列A型塔或双机各2列A型塔

同时喷淋使用），配套现场控制柜。基础制作及水泵安装。

2、更换所有喷嘴，在节约用水的前提下控制耗水量..小。喷嘴选择须经甲方

同意。

3、保持原管道系统不变，消除管道泄漏点和修整支吊架。

4、调试试运，缺陷处理。

1.4、检修要求

1、施工队伍自备工器具

2、甲方提供水、电。

3、施工人员统一着装、现场禁止吸烟。

4、搭设脚手架必须经过安监部门验收合格方可使用。

5、工完料尽场地清。

1.5、验收标准

1、水泵基础美观、整洁。水泵安装符合标准。

2、管道系统无泄漏。管线支架牢固。

3、喷嘴雾化效果良好。

4、单机4列A型塔同时喷淋，机组满负荷运行、环境温度大于28℃的条件下背压可降低3-5KPa。

5、控制逻辑清晰，流程顺畅。

6、工完料尽场地清。

二、技术方案

2.1、技术特点

本方案完全满足甲方业主的要求即更换的喷淋水泵参数压力和流量满足单台机组4列A型塔或两台机组各2列A型塔同时喷淋的要求，更换喷嘴。水泵更换成额定流量30吨/小时，..流量36吨/小时，扬程150米的多级离心泵。喷嘴更换成2.1升/分钟的实心锥形喷嘴。

2.2、方案可行性描述

由于工作点离地面（水泵安装处）为40米，大约需要0.5MPa压力才能降水送上去，根据计算及喷嘴特性要求，喷嘴输出压力在0.9~1.0MPa左右能喷射出形状和面积理想的水雾，因此高压水泵..有1.5MPa以上输出压力的能力。

现场单台风机布置喷嘴数量为20只，每列的喷嘴数量为20*3=60只。把现场喷嘴更换成实心锥形喷嘴，单个新喷嘴在0.9~1.0MPa压力下的流量为2.1升/分钟，一小时为126升，如果同时喷1列共60个喷嘴，水流量共需要126*60=7.56吨/小时。如果同时4列共240个喷嘴，水流量共需要126*240=30.24吨/小时。因此，选择的多级泵额定流量为30吨/小时，..流量为36吨/小时。

2.3、多级离心泵（控制柜利旧）

多级离心泵采用上海太平洋泵业或上海东方泵业65DL30-15*10型10级立式多级泵，扬程为150米，额定流量为30吨/小时，..流量为36吨/小时，配套电机功率为30千瓦。泵进口管径DN65,出口管径DN50。

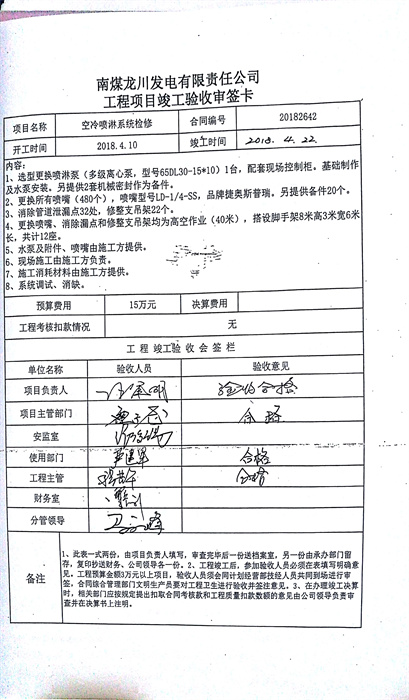

三、项目验收
