新疆嘉润资源控股有限公司

2*300MW空冷岛冲洗装置设备供货项目

一、项目介绍

新疆嘉润资源控股有限公司是一家集煤-电-电解铝-铝加工为一体的..型综合性企业，注册资金10亿元人民币；成立时间为2011年5月。公司将在5到10年时间建成360万吨氧化铝、160万吨电解铝，配套8×350MW动力站、100万吨铝深加工、100万吨炭素、1000万吨煤炭等项目，形成循环产业链，项目主要以玛纳斯县现有的煤炭资源优势为重要依托条件，拟建设原铝、铝合金等原材料产业项目，辅助建设电站、碳素阳极等项目，形成完整的煤-电-高载能冶金-加工的循环经济产业链；公司项目的完成对加快玛纳斯地区煤炭资源开发利用，实施优势资源就地转化战略具有重大意义。产业项目采用国内外....的电解铝工艺SY500预焙阳极电解槽生产技术，技术指标和能耗突破..大型预焙槽..指标，在国内外市场都将具有..的竞争优势。

新疆嘉润资源控股有限公司在玛纳斯县塔西河工业园北区4×350MW发电机组。现有#1、2机组空冷岛冲洗设备，喷嘴组件上下行走是齿轮皮带控制，齿轮皮带使用寿命为一年，需要每年更换新皮带造成浪费，冲洗滑梯左右行走需要人工推着才能进行，冲洗时需要4个人同时操作，使用人工太多，且作业环境恶劣（温度高，约50℃~65℃）人员容易中暑。空冷岛管束散热翅片单面冲洗时间为36小时。

二、改造方案

2.1、控制系统（便携式控制箱）

部件构成

PLC（西门子）

变频器（ABB）

电源（西门子）

开关

接触器

操控液晶屏

接插件及电缆

功能描述

冲洗滑梯左右行走逻辑控制及功率输出

控制管束上电动球阀的开关

左右行走速度和方向设置

人机交互界面实现

系统运行状态显示

设备特性

便携式控制箱用于控制水平行走机构工作。

便携式控制箱上设有2组航空插头，分别连接电源插座箱、冲洗装置水平移动电机、电动阀门、可实现冲洗装置水平垂直启停、紧急总停功能。

技术参数

2.2、水平驱动装置（钢丝绳驱动方式）

1. 设备组成

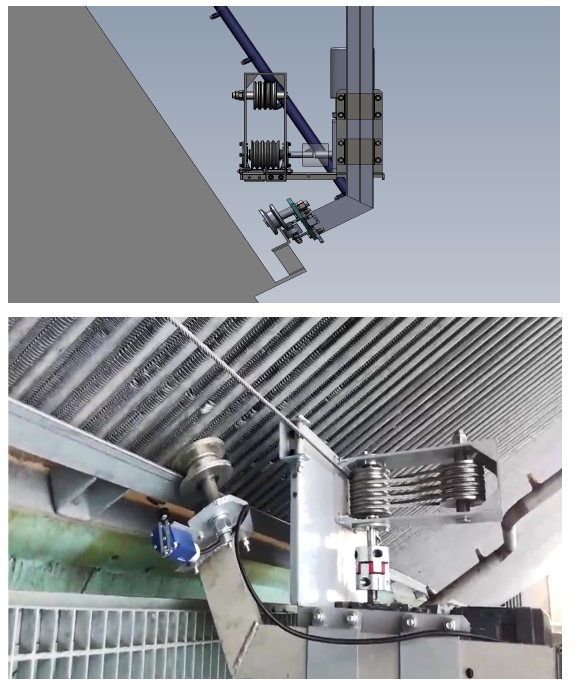

水平驱动装置包含L型导轨、驱动轮、驱动电机、行程开关和钢丝绳张紧装置等组成，如下图所示：

2. 设备功能

Ø 冲洗滑梯水平行走驱动

Ø 过载检测报警及保护

Ø 行程限位检测报警及保护

Ø 滑梯卡住及变形过大检测报警及保护

2. 系统特点

Ø 水平行走机构由B&M高性能步进电机、减速器、联轴器、驱动齿轮、安装基座等组成，所有部件均为耐高温、防氧化材料加工而成，系统防护等级极高，水平行走机构可以上下调节以适应不同模式下的冲洗需求；

Ø 行程开关防护等级达到IP65，用于检测冲洗平台到达两端时，自动保护冲洗平台不再行走；

Ø 传感器主要用于检测电机是否过载、冲洗平台是否卡住或形变，当出现故障时及时检测并给远程及现场发出报警。

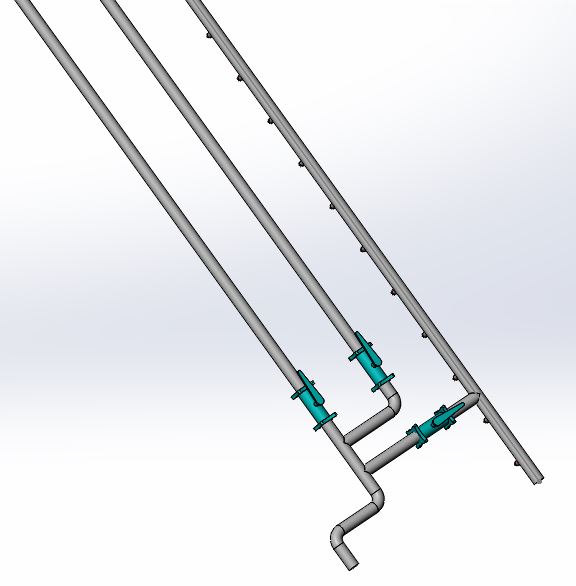

2.3、管式冲洗框架结构

本设备采用集管式冲洗方式，每个集管按3段式冲洗布置，带3个高压手动球阀，一个快速接头，每段冲洗时运行17/18个喷嘴；每段冲洗流量10t/h。每个集管布置52只扇形扁平冲洗喷嘴。每台机组配置2套集管；配备进口喷嘴，雾化效果好，对翅片的穿透力强，冲洗效果好，且能有效节约冲洗水。
