LD-ZDPL-1001间接空冷（间冷塔）喷淋雾化降温系统

1、产品概述

喷淋雾化降温系统主要包括：集控室远程控制终端、现场控制器、管道和水泵、阀体、传感器、雾化喷嘴。对间接空冷冷却三角进行喷雾冷却是降低间冷机组循环水温度的一种行之有效的方法。其原理是将雾化的除盐水喷在冷却三角的入口百叶窗之后，利用水汽化吸热降低换热器周围空气的温度、增加环境湿度，从而降低凝结水出水温度。

2、产品特点

Ø 自动喷淋降温系统..；

Ø 关键部件全部采用进口产品；

Ø 采用喷雾冷却降温方式，极大地降低了除盐水的浪费率，喷射出去雾化后的除盐水高达98%都能到达管束表面参与热交换，

Ø 降低了除盐水使用量，使得同样多的除盐水同时喷淋的A型塔列数成倍增加，显著提高冷却降温效率；

Ø 配置多种传感器：在喷淋水泵出口处设置流量传感器和压力传感器，实现对系统工作全方位监控和保护，达到全自动智能化控制要求；

Ø 系统采用现场可编程（可设置）循环喷淋方式与系统全自动控制喷淋降温方案相结合，降低了电厂除盐水的处理要求，提高了系统工作的灵活性。

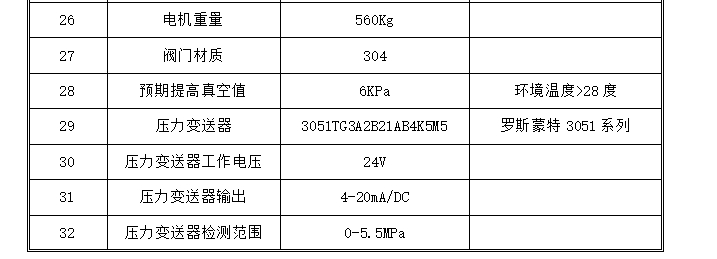

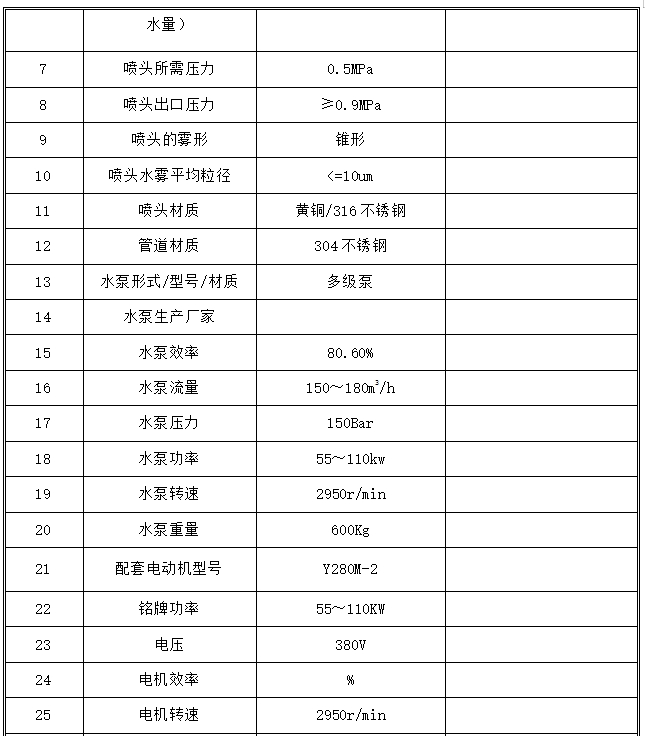

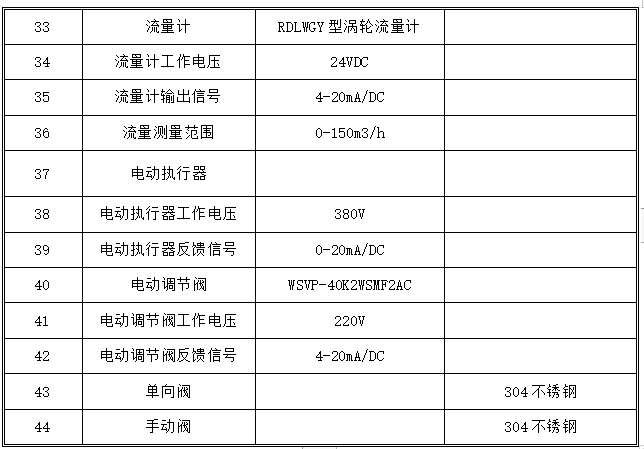

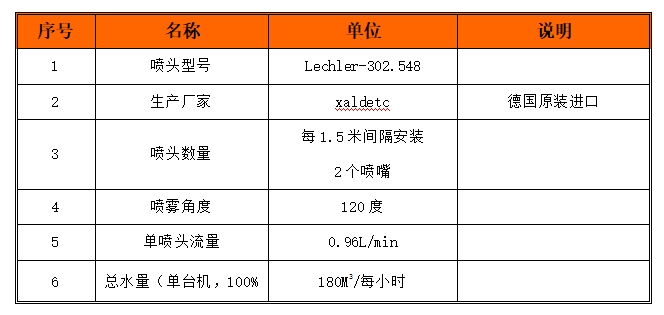

3、系统参数表

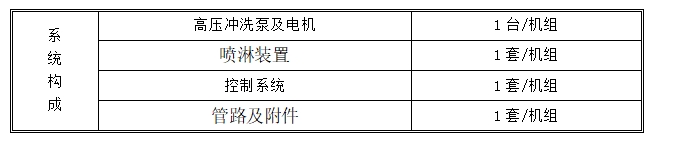

4、系统构成

4.1、高压水泵及电机

1. 功能描述

Ø 高压水输出

Ø 过压保护

Ø 溢流保护

Ø 缺水保护

Ø 低水压保护

Ø 缺项保护

2. 部件构成

Ø 多级泵立式或卧式

Ø 电机及减速机（ABB电机/上海电机）

Ø 控制柜

Ø 压力表

Ø 回水管路系统

Ø Y型过滤器

Ø 远程控制系统

Ø 高压泵备件箱

Ø 溢流阀等附件

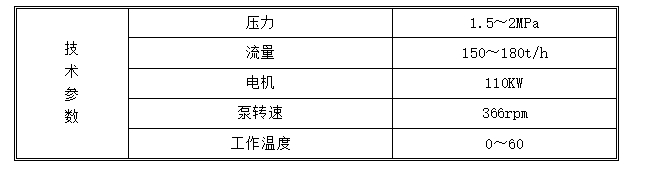

3. 技术参数

3. 技术参数

4.2、喷淋装置

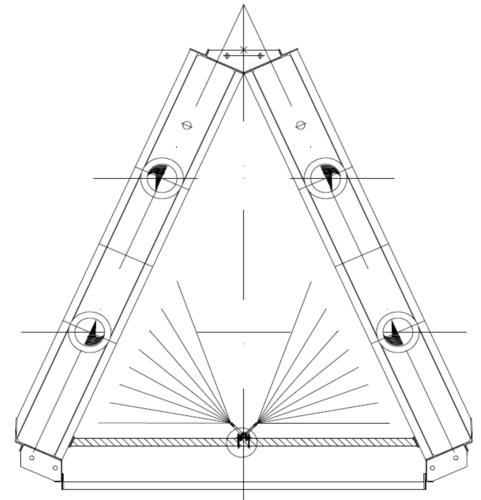

在每个冷却单元内的喷雾管路上安装精细雾化喷嘴，喷淋管上每间隔1.5米处安装2只雾化喷嘴，成交叉布置，每个冷却三角安装32只喷嘴，一台机组共约3120只喷嘴。喷嘴口对向管束端，雾化水颗粒在风力的作用进一步扩散冷却了散热器的进风空气，从而达到快速降低循环水出水温度的目的。

4.3、控制系统（选配）

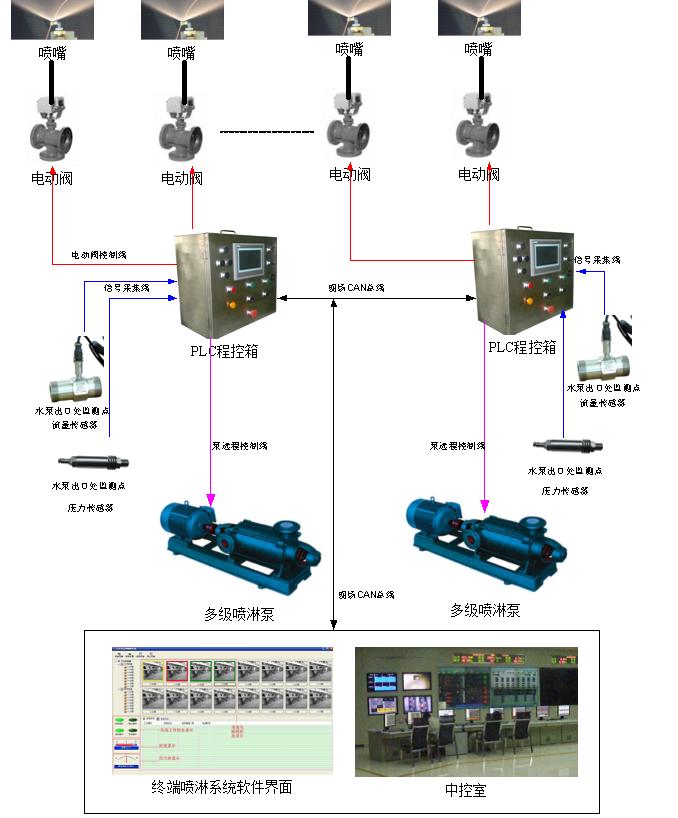

控制系统主要包括电动阀、PLC程控箱、集控室DCS远程控制终端。可实现如下功能：

Ø 手动控制喷淋

通过中央控制器（或集控室DCS远程控制终端）设置喷淋顺序，系统控制各分路电动阀分时循环启动喷淋系统。

Ø 全自动喷淋

系统根据环境温度、水流量和水压力三个参数自动控制喷淋工作。当环境温度超过启停温度时，系统启动喷淋工作，根据当前水流量和水压力来自动配置同时喷淋的A型塔数量，如果水流量及压力都符合要求，则系统全部启动所有A型塔的喷淋工作，如果水流量及压力不符合系统的要求，则系统逐个减少同时喷淋的A型塔数量，直到符合要求，此时采取分时喷淋工作方式，在工作过程中实时监测环境水流量及压力，如果有富余再逐个增加同时喷淋的A型塔数量，如此循环。当系统采集到环境温度低于设定的启动温度时，系统停止工作，直到环境温度达到启动要求。

Ø 参数采集

系统实时采集现场环境温度、管网水流量及管网水压力。

Ø 参数设置

通过中央控制器可以设置系统启停温度、喷淋压力、喷淋顺序数量及喷淋模式等参数。

Ø 控制方式：

系统具有DCS和现场集中控制双重控制功能，提供用户手动控制及自动控制两种工作模式。

Ø 在线监测：

系统工作过程中实时对参数及运行状态进行在线监测及报警。

4.4、管路及附件

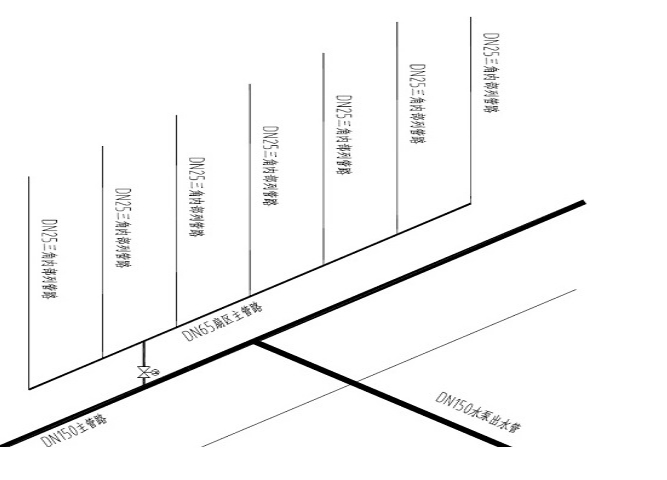

多级水泵出口的DN150不锈钢管沿塔内冷却三角的下部环状布置，环管对称加隔离门，并在环管一圈均布10个DN25放水阀。在DN150环管上接DN65支管单独供给10个扇区，即引出10路DN65接口给单独扇区使用，扇区与扇区之间不连通，每个DN65支管上安装一台手动闸阀，可单独对扇区进行控制。在DN65扇区支管上接一根DN20喷雾管，从每个冷却三角底部直至冷却三角顶部。(..处喷嘴的压降约为0.8MPa)
