空冷岛喷淋布置方式

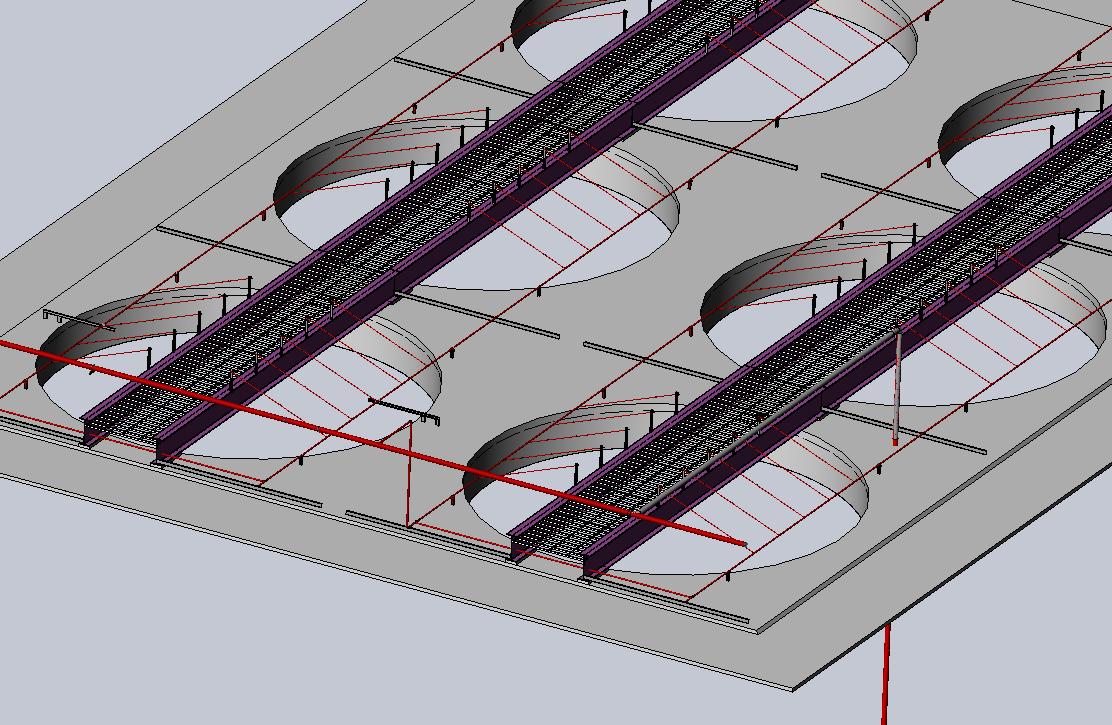

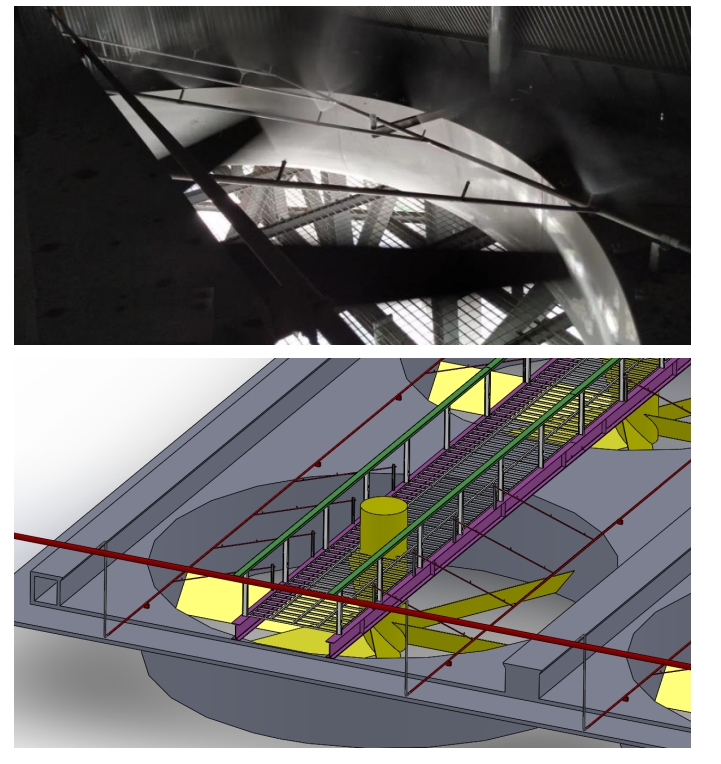

间接布置方式：喷嘴安装在A型塔内风机的上方，与风机平台成一定角度安装（角度范围为30~40°效果..），风机边缘低，靠近风机中心处较高，喷嘴安装在喷淋管道上，喷淋管道布置在风机筒范围内，喷嘴在一定压力下将除盐水完全雾化，与空气混合在一起，降低风机入口和单元内的局部环境温度，同时通过风机将高湿度雾气送至散热器表面，通过与翅片接触后将热量迅速带走，达到喷雾降温的目的。每个风机单元28套喷嘴，一台机组合计840套。示意图如下图所示。

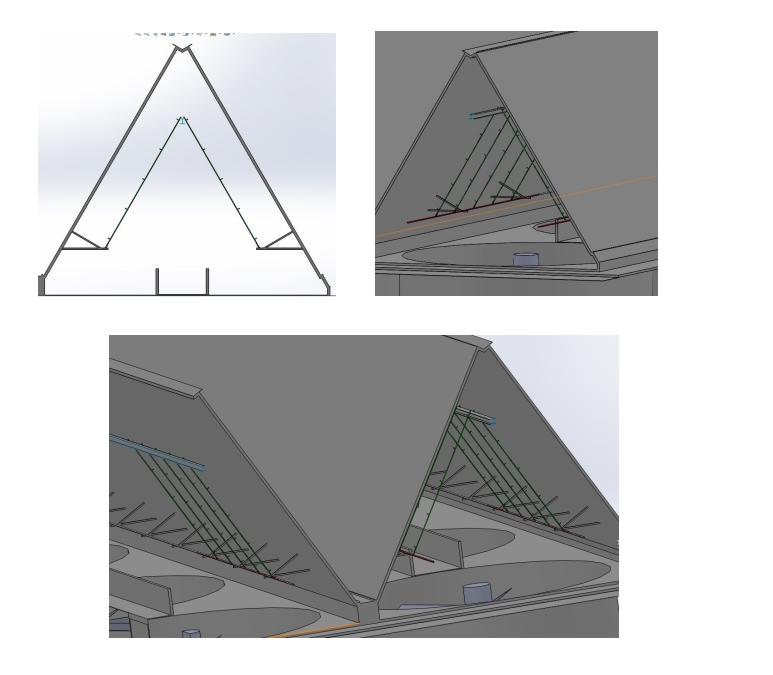

直接布置方式：

在每路DN20不锈钢喷雾管上安装4个精细雾化喷嘴，..喷嘴组平行于散热面安装,1个空冷风机单元内安装32只..雾化喷射实心锥形喷嘴（LD-1/4-SS型），每只喷嘴可实现1800mm×1800mm的喷雾面积，在每台空冷风机上方的管束上可实现大于90%的喷雾冷却面积。单台机组共960只喷嘴。水流经过喷嘴后，在喷嘴特殊结构及空冷风机的作用下可基本实现完全雾化。示意图如下图所示。
