发布时间：
2024-03-15
来源： 华电宁夏灵武发电有限公司二期2×1000MW机组
#4间冷塔防风防冻改造工程
1.1、工程概况
本项目采用EPC总包、交钥匙工程方式。根据本工程现场实际和招标规范要求，制定切实可行的设计、设备供货、施工、调试等方案，包括以下内容：
1）根据现场情况设计间冷塔防风挡风板。
2）现场加工方钢预制件、面板、滑轮组等。
3）做地基、竖方钢、挂面板、做固定。
4）整个系统的调试和试运行。
1.2、现场情况（改造前）
灵武公司二期工程2×1060MW小机间冷塔高度为149.5米，底部直径为94米，间冷A型换热单元为70个，共计140个换热面，换热总面积为333175平方米。翅片管管径为36×14mm，材质为碳钢，散热翅片和管壁表面做镀锌防锈处理。回水冷却面为迎风面。进风口高度为13.5米，空冷塔总抽力68Pa，空冷塔总风量7885.8m³/s。
1.3、现场情况（改造后）
#4间冷塔防风项目由钢结构框架和不锈钢面板构成。在施工过程中，严格要求每一个步骤，从..初的水泥洒水地基开始，先认真做好基础，并做好预埋件；接下来竖立方钢，通过铅垂、水准仪等仪器..方钢竖直，焊接质量严格控制，满足强度要求；挂面板时，..挂直，滑轮组和钢丝绳良好啮合，在升起和下落的时候都顺利完成，同时..面板和面板之间的间隙均匀美观，..防风质量。滑轮内部嵌入不锈钢轴承，..滑轮滚动顺畅，钢丝绳采用不锈钢304不锈钢钢丝绳，在长时间内不会出现锈蚀。共计面板数目287绺，可根据需要自由操作。
总之，改造后的间冷塔可根据气候变幻、负荷变化、实际运行需要，升起或落下适合数目的防风面板，达到使用要求。

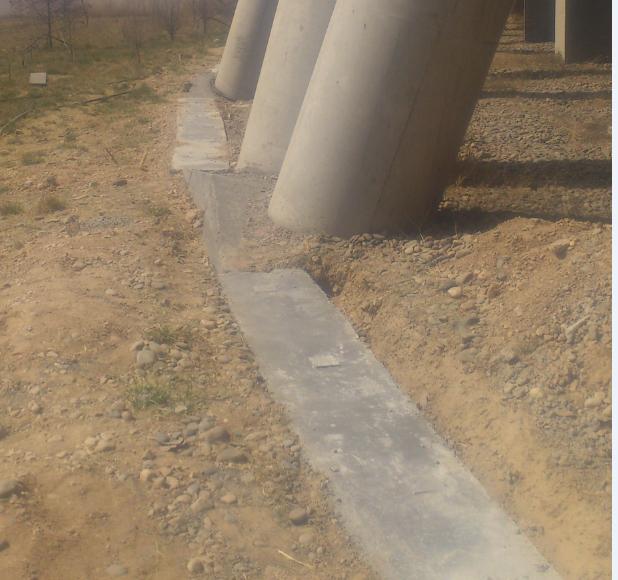

间冷塔下地势高低不平，不利于方钢对齐。做好地基，宽度约500mm,深度约500mm；同时做好预埋件，一米左右做一个；有利于进行下一步施工，方钢下方和预埋件焊接，同时可以把方钢竖直，能够更好地挂号面板。如下图所示：

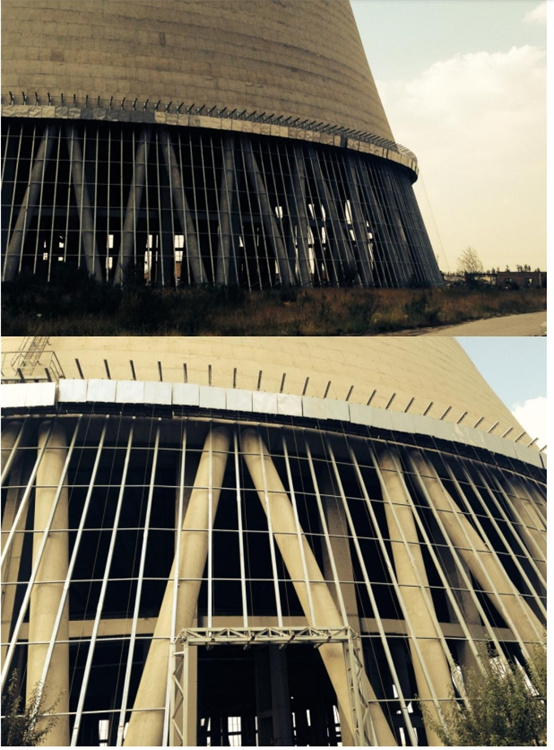

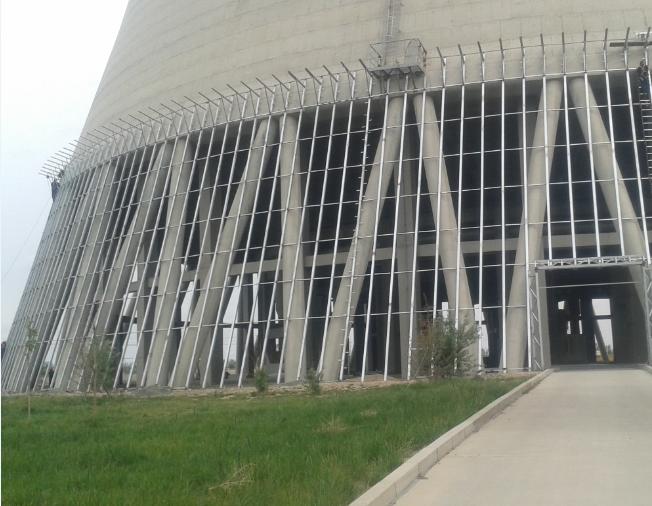

改造前，没有钢结构框架，不能够挂上面板进行防风。将预制好的100x100的方钢每根长度16.35米，共计287根，通过手拉葫芦竖立方钢，并用50槽钢和每根方钢连接，槽钢一共六排并行连接，..终形成一个整体。方钢和槽钢做成的整体框架强度、稳定性、安全性都非常高。如下图所示：

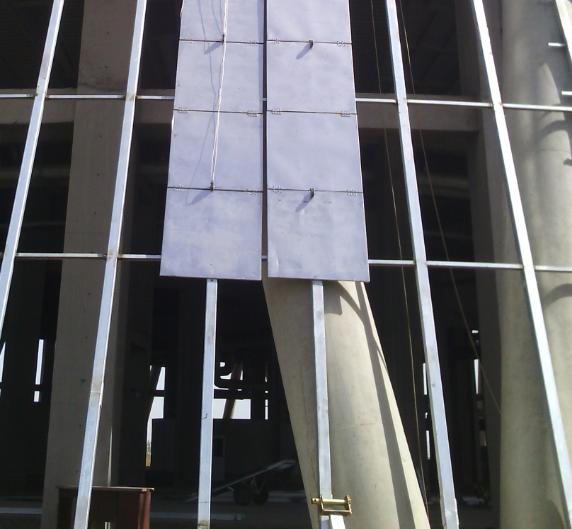

在搭建好的钢结构框架上铺设不锈钢面板，每一绺面板12块，每块面积约一平方米，共计287绺；每绺面板上装有不锈钢轴承的小滑轮六个，通过手动葫芦把面板拉到适当位置，将..上方的合页和钢结构框架的..上端的槽钢焊接，现将面板固定在此位置处。如下图所示：
面板挂好后，把钢丝绳依次穿过面板上的动滑轮和钢架上的定滑轮，..终通过绞盘连接在方钢下方。如下图所示：

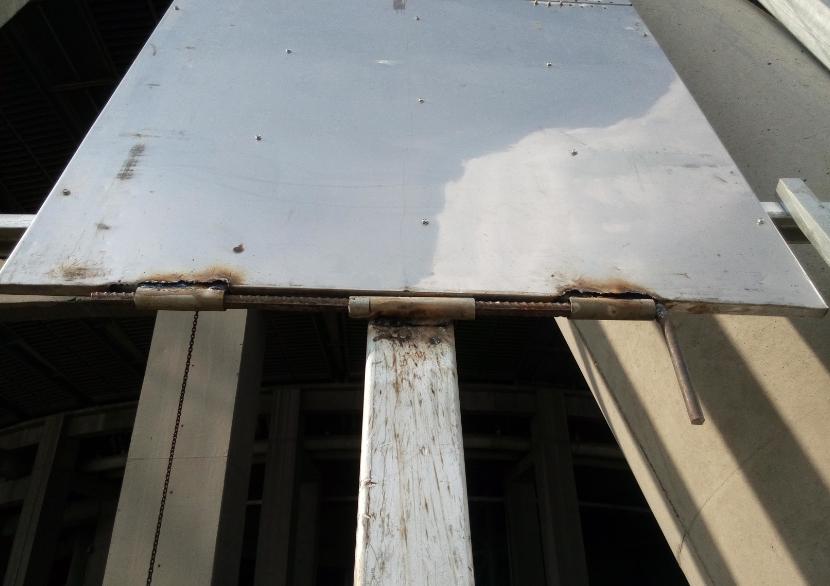

把面板放下来后，方钢和面板上焊有钢管，用直角钢筋销轴穿过钢管固定好。如下图所示：

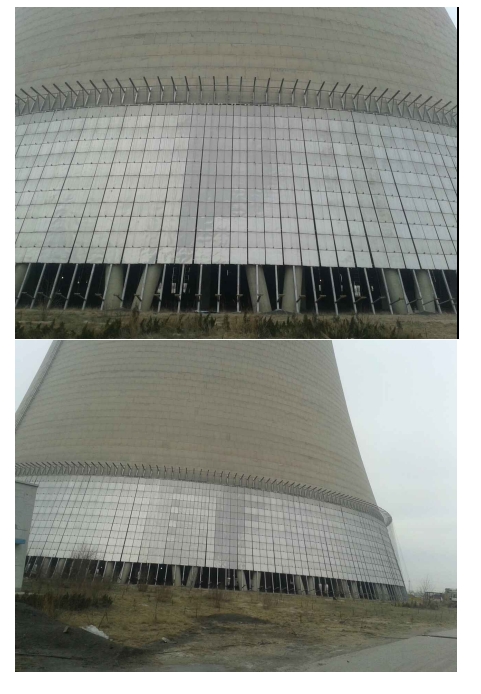

1.4、现场图片
