系统介绍

1、系统组成

本工程喷淋降温系统由高压水泵装置、管路、喷雾装置、控制装置四个部分组成。包括支吊架、阀门、管道以及进出口压力表、压力显示仪表、控制柜、电缆等热控、电气设备。喷淋降温系统的布置形式应以列为单元，机组采用间接喷淋的布置方式，并可以通过每列的控制阀门对每列进行单独控制，阀门布置应位于巡检人员便于操作的位置，阀门采用手动控制方式。#1、#2机组共用一台水泵，#4、#5机组共用一台水泵。

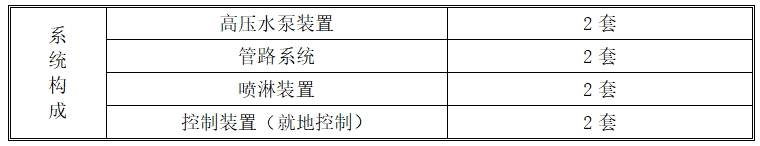

系统主要由以下部分组成。

1.1、高压水泵装置（立式多级离心泵）

1. 系统描述

本工程采用2台多级离心泵，#1、2机组公用一台水泵,#4、5机组公用一台水泵,配备独立的管道系统。水泵入口安装手动阀门、过滤器、放水阀以及压力表，水泵出口接手动阀门、逆止阀、压力表等。

2. 功能描述

Ø 高压水输出

Ø 缺项保护

Ø 过流保护

3. 部件构成

Ø 多级泵立式

Ø 电机及减速机

Ø 控制柜

Ø 压力表

Ø 回水管路系统

Ø Y型过滤器

Ø 控制系统

4. 泵的技术参数

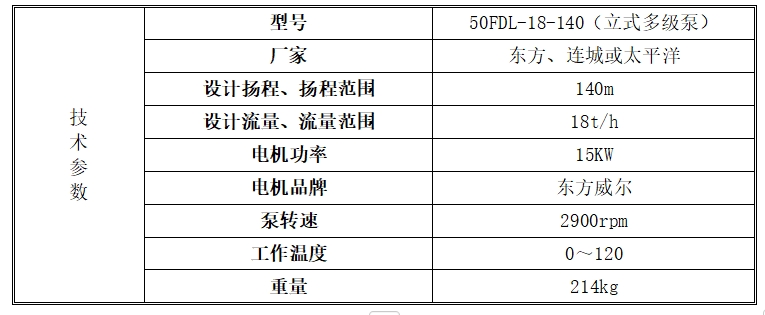

#1、2机组水泵参数信息表

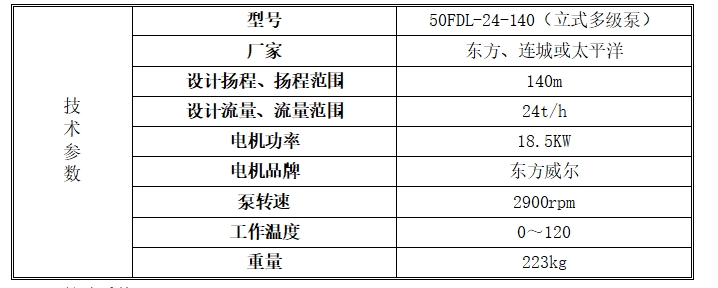

#4、5机组水泵参数信息表

1.2、管路系统

1. 系统描述

泵入口DN50进水管路接入泵入口，泵出口DN50不锈钢管沿立柱上升到空冷岛平台，在空冷平台上横向安装DN50\DN40管作为母管。在横向母管上每座A型塔处接入1路DN32管路至风机室，然后分成2路DN32支管路，..处安装1只DN20阀门，同时在管道末端设置阀门，用于排气、放水。每台机组共设2路DN32管路和4路DN32支管路。在风机室内DN32支管路上，每边各安装4路DN20喷雾管，每个风机单元内共计8路DN20喷雾管，本工程各喷嘴入口的设计压力约为0.8MPa左右。

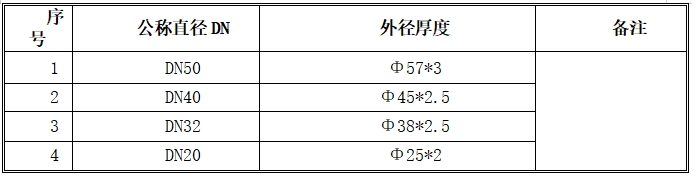

2、管道技术参数

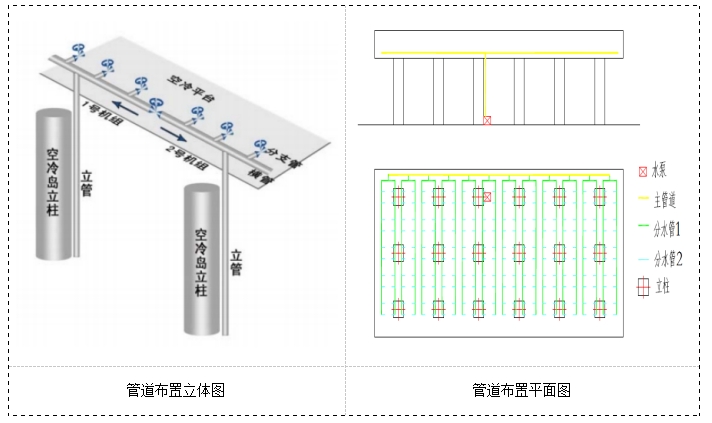

3.  管道布置方式

1.3、喷淋装置

1. 系统描述

在每路DN20不锈钢喷雾管上安装3个或4个精细雾化喷嘴，1个空冷风机单元内安装28只..雾化喷射专用锥形喷嘴（LD-1/4-SS型），每只喷嘴可实现2000mm×2000mm的喷雾面积，在每台空冷风机上方的管束上可实现大于90%的喷雾冷却面积。水流经过喷嘴后，在喷嘴特殊结构及空冷风机的作用下可基本实现完全雾化。

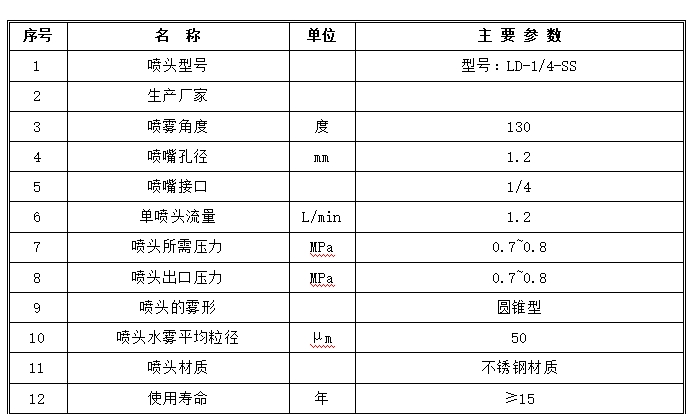

2. 喷嘴技术参数

3. 喷头布置方式

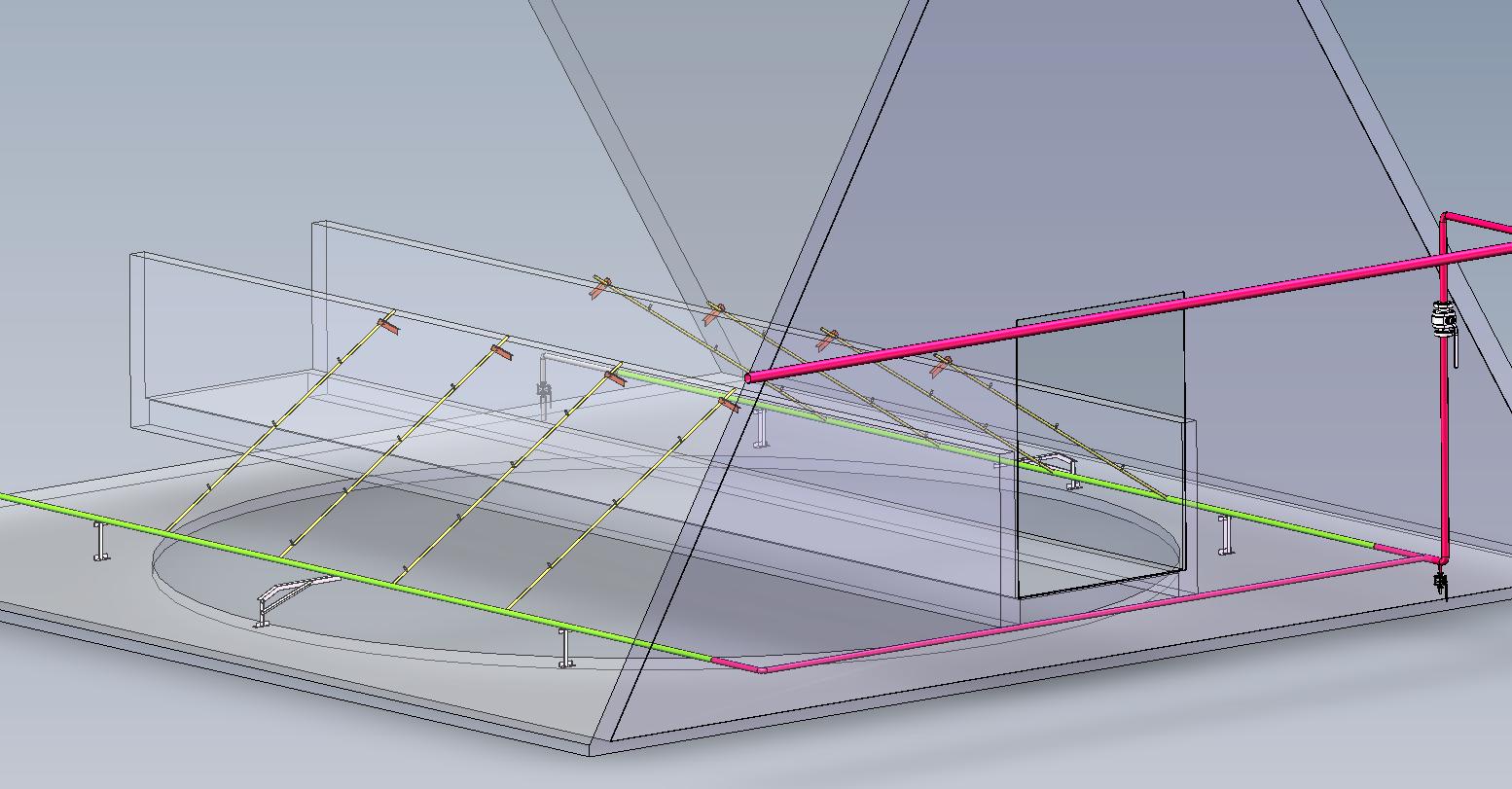

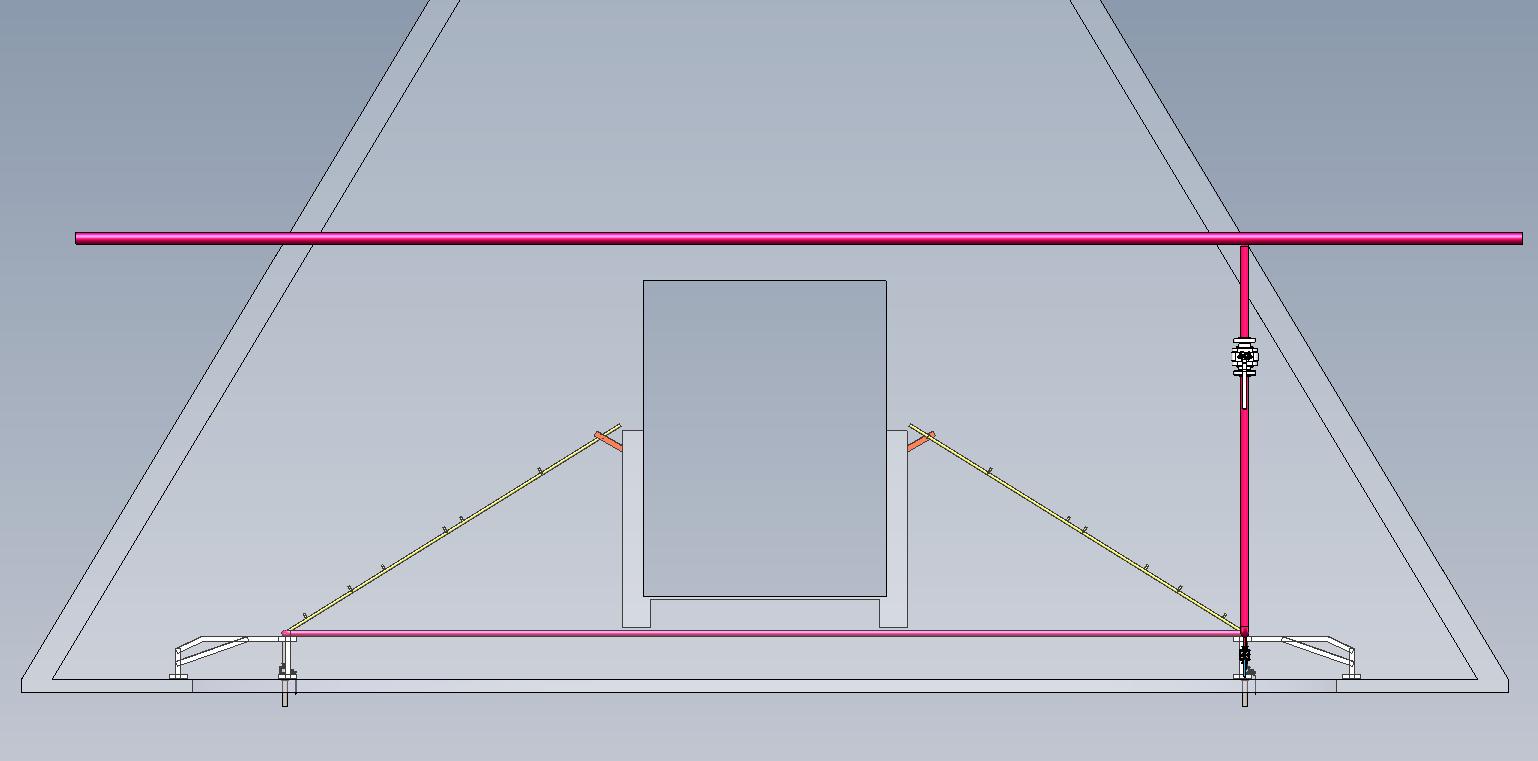

喷嘴安装在A型塔内风机的上方，与风机平台成一定角度安装（角度范围为30~40°效果..），风机边缘低，靠近风机中心处较高，喷嘴安装在喷淋管道上，喷淋管道布置在风机筒范围内，喷嘴在一定压力下将除盐水完全雾化，与空气混合在一起，降低风机入口和单元内的局部环境温度，同时通过风机将高湿度雾气送至散热器表面，通过与翅片接触后将热量迅速带走，达到喷雾降温的目的。每个风机单元至少28套喷嘴，4台机组合计560套。示意图如下图所示。

1.4、控制装置（就地控制）

Ø 手动就地控制方式

喷淋系统采用就地控制模式。故障等都有控制柜控制及显示。喷雾水泵出口安装阀门，可以控制喷雾系统的随时启停及调整喷淋系统的总流量。喷淋降温系统的布置形式应以列为单元，并可以通过每列的控制阀门对每列进行单独控制，充分利用原有控制系统，每列安装手动阀门。

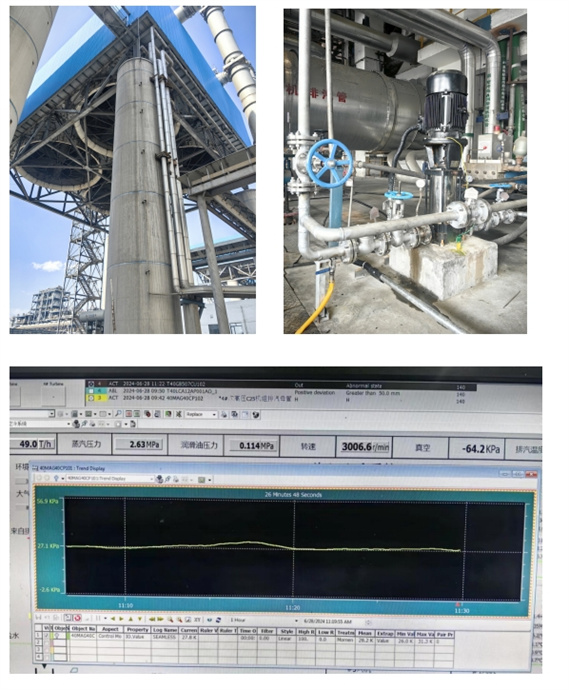

3、现场安装效果图

备注：机组降背压效果5.3KPa.
