晋能控股电力集团朔州热电有限公司

空冷岛喷淋降温系统工程

一、工程概况

本工程在晋能控股电力集团朔州热电有限公司#1机组空冷岛分别加装一套喷淋降温系统，喷淋水源取自电厂除盐水。喷淋控制系统采取就地控制，使机组背压在夏季高温（环境温度＞33℃）及机组满负荷条件下降低4-6Kpa，提高机组运行经济性。

本工程喷淋降温系统由高压水泵装置、管路系统、喷雾装置、控制装置四个部分组成。包括支吊架、阀门、管道以及进出口压力表、压力显示仪表、控制柜、电缆等热控、电气设备。喷淋降温系统的布置形式应以列为单元，采用间接喷淋的布置方式，并可以通过每列的控制阀门对每列进行单独控制，阀门布置应位于巡检人员便于操作的位置，阀门采用手动控制方式。

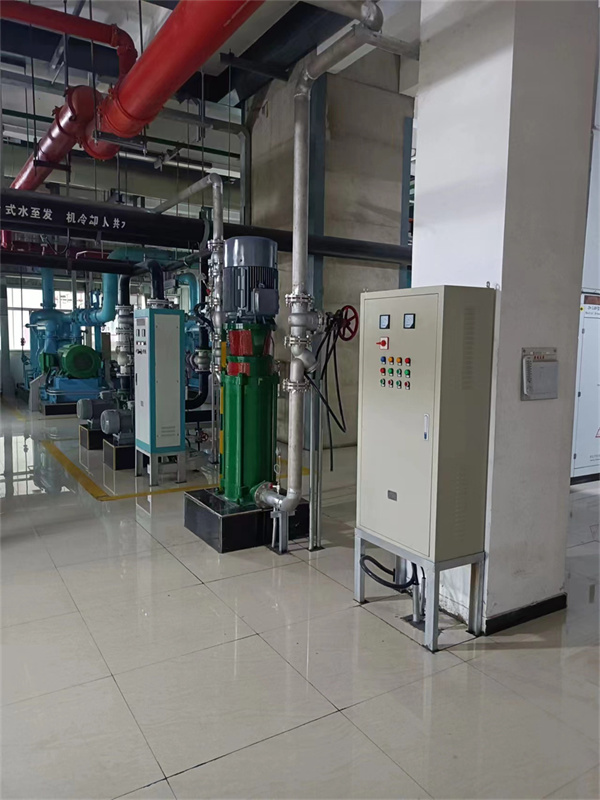

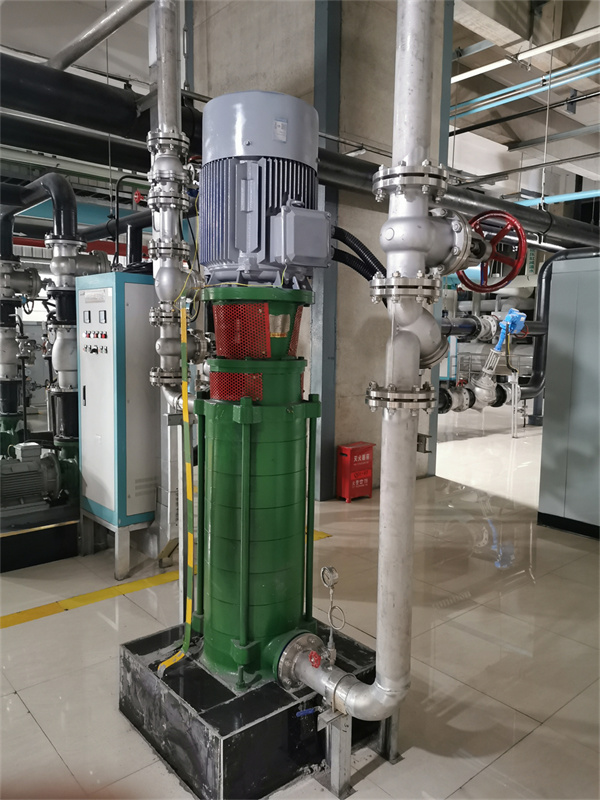

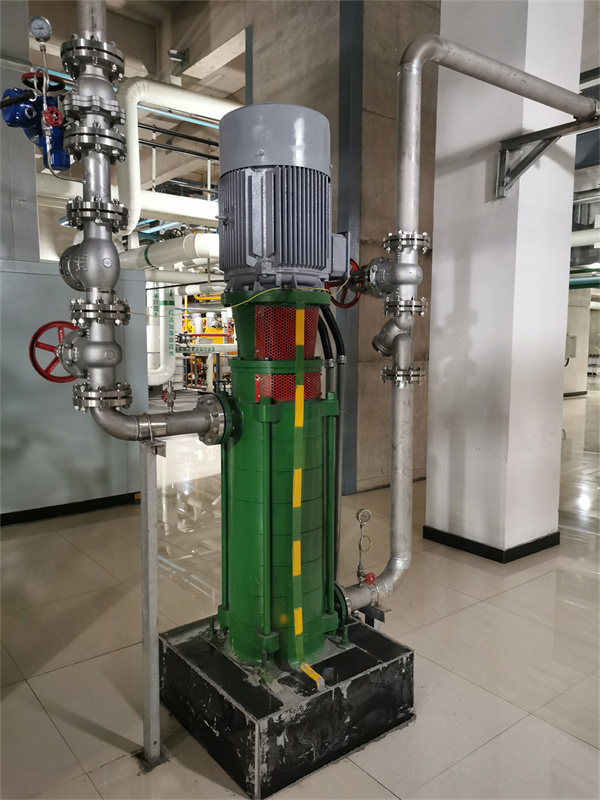

1、水泵装置：本工程采用1台多级离心泵，配备独立的管道系统。水泵入口安装手动阀门、过滤器以及压力表，水泵出口接手、电动阀、逆止阀、放水阀、压力表等。

2、管路系统：泵入口DN100进水管路接入泵入口，泵出口DN80不锈钢管沿立柱上升到空冷岛平台，在空冷平台上横向安装DN80管作为母管。在横向母管上每座A型塔处接入2路DN40\DN32分管路进风机室，在管道末端设置阀门，用于排气、放水。每台机组共设12路DN40\DN32支管路。在风机室内DN40\DN32支管路上，每边各安装4路DN20喷雾管，风机单元内共计8路DN20喷雾管，本工程各喷嘴入口的设计压力约为0.70.8MPa左右。

3、喷雾装置：在每路DN20不锈钢喷雾管上安装3/4个精细雾化喷嘴，1个空冷风机单元内安装28只..雾化喷射专用锥形喷嘴（LNN-1/4-SS型），每只喷嘴可实现1500mm×1500mm的喷雾面积，在每台空冷风机上方的管束上可实现大于90%的喷雾冷却面积。1列A型塔共安装有140只..雾化喷射实心锥形喷嘴。一台机组共840只喷嘴。水流经过喷嘴后，在喷嘴特殊结构及空冷风机的作用下可基本实现完全雾化。

4、控制系统：喷淋系统采用就地控制模式，喷雾水泵出口安装阀门，可以控制喷雾系统的随时启停及调整喷淋系统的总流量。喷淋降温系统的布置形式应以列为单元，并可以通过每列的控制阀门对每列进行单独控制,每列安装手动阀门。

二、调试步骤

2.1、调试的目的

检查水泵的运行情况，检查管道系统的严密性，检查喷嘴的雾化状态，发现并消除可能存在的缺陷，..管道系统及水泵能够安全正常的投入运行。

2.2、喷淋水泵单体调试

1、电气专业检查水泵接线正确，送电前绝缘试验合格，并送电；

2、打开泵控制柜中控制电路的空开，系统上电，观察控制回路工作是否正常，指示灯显示是否正常，如果出现异常，立即断电检修；

3、打开泵控制柜中主回路空开，点动控制水泵启动，观察正反转，如果反正，调整电源相序，然后重复以上步骤。

2.3、喷淋系统整套调试

1、打开水泵进口阀门，检查阀门状态正确，进水通畅，进口压力表显示正常；

2、关闭水泵出口手动阀门，检查阀门状态正确，打开出口电动阀门，检查阀门状态正确；

3、打开空冷岛上每列A型塔支管路阀门，检查阀门状态正确；

4、关闭整套管路上所有放水阀，检查阀门状态正确；

5、点击泵启动按钮（泵启动指示灯亮，大约6~7秒之后泵启动指示灯灭，泵运行指示灯亮，泵正常启动），大约6~7秒之后打开出口手动阀门，整个系统启动；

6、检查水泵振动、电流是否在铭牌额定范围内，如果出现异常，立即停泵，排查原因；

7、检查管道系统的严密性，系统无泄漏，如果出现异常，立即停泵，排查原因。

8、检查喷嘴的雾化状态，有无堵塞，如果出现异常，立即停泵，排查原因。

9、检查系统整体运行性能效果，是否满足机组背压在夏季高温（环境温度＞33℃）及机组满负荷条件下降低4-6Kpa的性能要求。

2.4、系统停止步骤

1、点击泵停止按钮停泵，水泵停止，关闭水泵出口手动阀门，检查阀门状态正确；

2、关闭泵控制柜中主电路开关和控制电路的三个空开，系统断电。

三、调试结果

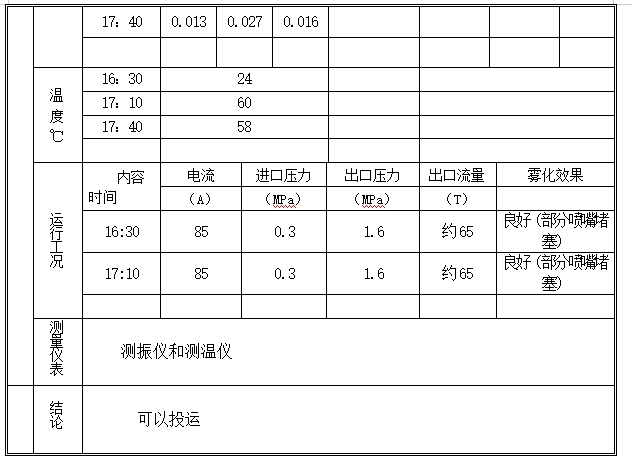

3.1、控制柜试运行记录

3.1.1、外观检查

3.3、性能试验记录

设备安装试运行完成后，一直没有达到技术要求规定的夏季高温（环境温度33℃以上）的试验环境，所以背压降幅没有达到4kPa的性能要求，但通过理论分析可知，当试验温度达到夏季高温（环境温度33℃以上）以及机组满负荷运行的条件时，可以满足技术规定的性能要求，具体分析过程见附件一《当试验温度达到夏季高温，背压降幅能达到4pKa的理论说明》。
